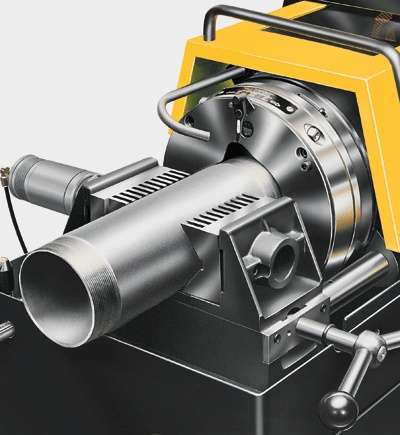

Rems Unimat 77 Pafta (Rems diş açma makinası)
Boru ve pim dişlerinin rasyonel bir biçimde açılmaları için tasarlanmış olan, yarı otomatik yüksek verimli pafta makinesi. Sanayi, metal işleri sanatkarları ve tesisat döşeme işleri için geliştirilmiştir.
Boru dişi 1/4–4", Diş boyu Ø 120 mm kadar. Kenar traşlama alanı 7–115 mm. Traşlanmış Ø 7 mm ve üzeri. En geniş traşlama kenarı 7 mm. Traşlama açısı 45 derece.
REMS Unimat 77 – yüksek ekonomik verimlilik
Tangential-Strehler-Diş açma taraklı sistem. Geniş diş açma alanı. Kısa süren kafa değiştirme sistemi sayesinde hızlı çalışma imkanı.Tek ve seri üretim için tasarlanmıştır. Basit kullanım.
Çalışma prensibi
Duran diş çekilecek malzeme ve dönen diş açma tarakları.
Yapılış biçimi
Aralıksız çalışma için tasarlanmış kompakt ve sağlam konstrüksiyon. Kendiliğinden merkezlendirme özelliğine sahip tutucu sistemiyle ve bileme amacıyla tekrar taşlanabilme özelliği bulunan Tangential-Strehler diş açma tarakları ile donatılmış diş açma kafası. Dişli çubuğu ile tahrik edilen ileri hareket koluyla hafi f derecede kesme başlangıcının sağlanmasının ardından, diş açma kafası kendiliğinden ilerlemektedir (dişli yönlendirme çubuğu bulunmamaktadır). Kaynak aracılıyla birleştirilmiş ve geniş çaplı yağ küveti ile ve yerinden çıkartılabilir talaş biriktirme çekmecesiyle donatılmış makine tezgahı.
Tahrik sistemi
Son derece dayanıklı planet dişli düzeneği, Ø 30 mm çapa kadar uzun dişler için içi oyuk ayna dişlisi. Başarısı kanıtlanmış ve özellikle diş açma işleri için tasarlanmış, çekim gücü yüksek, içi boş mil ile donatılmış kutup değiştirme aracılıyla yön değiştirme, 2000/2300 W trifaze motor, aşırı yüklenme emniyeti. Sağ ve sol diş açma işlemleri için 3-yönlü şalter donanımlı. Yüksek çalışma hızı, iki adet 70/35 ¹/dak.. olan diş açma kafası hızları.
Sıkıştırma tertibatı
Tüm sıkıştırma alanını kapsayan ve özel dişlerle donatılmış ve sertleştirilmiş sıkıştırma taraklarına sahip, aynı zamanda kendiliğinden merkezlendirme özelliğine sahiptir. Yük altında esnemeyen, sağlam, sıkıştırma mengenesi. Seçmeli olarak manuel sıkıştırma veya ayak pedalı aracılığıyla yağ basınçlı hidrolik/pnömatik sistemli sıkıştırma mümkündür (çalışma basıncı 6 bar).
Özel sıkıştırma tarakları
Çekme malzemelerde, çift tarafl ı cıvatalar, altı köşeli cıvatalar ve boru manşonları için özel aksesuarlar bulunmaktadır.
Otomatik yağlama / soğutma sistemi
Yüksek verimli, sağlam ve başarısını kanıtlamış elektrikli yağlayıcı madde pompası. Diş kesme yardımcı maddesiyle zengin beslenme durumu sayesinde, diş açma tarakları, dişli kutusu ve motor ömrünün uzatılmaları garanti edilmektedir.
Üniversal-otomatik-pafta kafası
Tüm dişler ve uzun dişler için sadece bir adet üniversal otomatik pafta kafası kullanılmaktadır. Diş çapının ince ayarı göstergeyle donatılmış ayarlama vidası sayesinde hassas bir biçimde gerçekleştirilmektedir. Pafta kafası otomatik olarak kapanmaktadır ve ayarlanmış olan diş uzunluğuna ulaşıldığında, yine kendiliğinden açılmaktadır. Her türde dişler tek işlem biçiminde açılabilmektedir. Konik paftalar için kopyalama tertibatı bulunmaktadır. Diş açma tarakları takımının değiştirilmesi yerine, daha rasyonel olarak, hızlı değiştirilebilir özelliğe sahip olan üniversal-otomatik pafta kafası değiştirilmeleri öngörülmüştür.
Diş açma/kesme tarakları
Başarıları kanıtlamış ve yeniden bilenebilir özelikte olan REMS-Tangential-Strehler diş açma tarakları, optimal kesme geometrileri sayesinde, son derece kolay başlama işlemiyle, kolay diş açma işlevi ve temiz dişlerin elde edilmelerini garanti ederler. WS Strehler-diş açma tarakları özel sertleştirilmiş ve sağlam özel çelikten imal edilmiş olup, 500 N/mm² (MPa) sertliğe kadar olan malzemelerin işlenmeleri için uygundur. HSS-Strehler diş açma tarakları 500 N/mm² (MPa) sertliğinin üzerinde olan ve talaş kaldırma işlevinin zor yapıldığı malzemeler için uygundur. Strehler diş açma tarakları özel bir tutucu sistem tarafından kavranmaktadır. Bu sistemde, diş açma tarakları ile tutucu sistem tarafından bir adet diş açma seti oluşturulmaktadır.
Nervüllü demire diş açma
Özel Strehler pafta tarakları M, nervüllü demire vida dişi açmaya yarayan bilenmiş ek kesicilere sahiptir. Yüksek sabitleme basıncı sağlamak için yağ basınçlı hidrolik/pnömatik mengeneli REMS Unimat 75 ile işletilir.
Diş açma-yardımcı maddeleri
REMS Sanitol ve REMS Spezial (sayfa 47). Özellikle diş açma işleri için üretilmiştir. Bundan dolayı olağanüstü yağlama ve soğutma etkisi sağlanmıştır. Diş açma aletlerinin ve pafta makineleri ile diş açma kafalarının daha uzun ömürlü olmaları ve temiz dişlerin elde edilmeleri için mutlak surette gereklidir.
Manşon kesme/açma
Rasyonel bir biçimde otomatik olarak iç kısımdan sıkıştırma özellikli REMS Nippelfi x manşon mengenesi 1 /16 – 1¼" yada otomatik olarak iç kısımdan sıkıştırma özellikli ½ – 2½" REMS manüel olarak iç kısım manşon sıkıştırma mengeneleri ile sağlanmaktadır ⅜ – 2" REMS manüel olarak iç kısım manşon sıkıştırma mengeneleri ile sağlanmaktadır.
Teslimat kapsamı
REMS Unimat 75 Basic. 6 – 72 mm, ¼ – 2¾" pim dişleri ve 1 /16 – 2½", 16 – 63 mm boru dişleri için tasarlanmış olan, yarı otomatik pafta makinesi. Makine gövde üzerinde monte edilmiştir. 400 V, 50 Hz, 2000/2300 W içi boş tahrik mili olan ve sağ/ sol dönüş yönü değişimi için kutup değişimi ile şalt edilen trifaze elektrik motoru. Diş açma ağzı devri 70/35 ¹/dak.. Komple sıkıştırma aralığı için kendiliğinden merkezlenen üniversal mengene, seçmeli olarak manuel veya yağ basınçlı hidrolik/pnömatik işletim. Otomatik yağlama/soğutma sistemi tüm diş türleri ve boyları için otomatik olarak kapanan ve kendiliğinden açılan otomatik diş açma kafası. Diş açma tarakları ve kapama kolu dahil değildir. Elektrikli sistem sayesinde kilitlenen koruma kapağı. Ayarlama kılavuzu. Çalıştırma anahtarı. Taşıma sandığı içinde.
