Rems Unimat 77 Pafta ( Rems Diş açma makinesi)
Boru ve pim dişlerinin rasyonel bir biçimde açılmaları için tasarlanmış olan, yarı otomatik yüksek verimli pafta makinesi. Sanayi, metal işleri sanatkarları ve tesisat döşeme işleri için geliştirilmiştir.
Boru dişi 1/4–4", Diş boyu Ø 120 mm kadar. Kenar traşlama alanı 7–115 mm. Traşlanmış Ø 7 mm ve üzeri. En geniş traşlama kenarı 7 mm. Traşlama açısı 45 derece.
REMS Unimat 77 – yüksek ekonomik verimlilik
Tangential-Strehler-Diş açma taraklı sistem. Geniş diş açma alanı. Kısa süren kafa değiştirme sistemi sayesinde hızlı çalışma imkanı.Tek ve seri üretim için tasarlanmıştır. Basit kullanım.
Çalışma prensibi
Duran malzeme ve dönen diş açma kafası.
Yapılış biçimi
Aralıksız çalışma için tasarlanmış kompakt ve sağlam bir konstrüksiyon. Kendiliğinden merkezlendirme özelliğine sahip tutucu sistemiyle ve bileme amacıyla tekrar taşlanabilme özelliği bulunan Tangential-Strehler diş açma tarakları ile donatılmış diş açma kafası. Dişli çubuğu ile tahrik edilen ileri hareket koluyla hafi f derecede kesme başlangıcının sağlanmasının ardından, diş açma kafası kendiliğinden ilerlemektedir (dişli yönlendirme çubuğu bulunmamaktadır). Kaynak aracılıyla birleştirilmiş ve geniş çaplı yağ küveti ile ve yerinden çıkartılabilir talaş biriktirme çekmecesiyle donatılmış makine tezgahı.
Tahrik sistemi
Helezoni dişli aktarma ve iki kademeli alın dişli sistemine sahip. Başarısı kanıtlanmış ve özellikle diş açma işleri için tasarlanmış, çekim gücü yüksek, içi boş mil ile donatılmış kutup değiştirme aracılıyla yön değiştirme, 2000/2300 W trifaze motor, aşırı yüklenme emniyeti. Sağ ve sol diş açma işlemleri için 3-yönlü şalter donanımlı. Yüksek çalışma hızı, 4 adet 50, 25, 16, 8 ¹/dak., olan diş açma kafaları hızları.

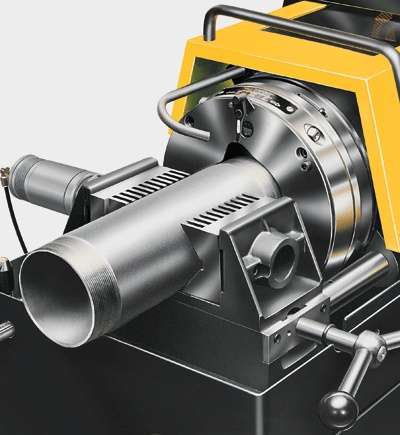

Sıkıştırma tertibatı
Tüm sıkıştırma alanını kapsayan ve özel dişlerle donatılmış ve sertleştirilmiş sıkıştırma taraklarına (¼ – ¾", 1 – 4") ve aynı zamanda kendiliğinden merkezlendirme özelliğine sahiptir. Yük altında esnemeyen, sağlam, sıkıştırma mengenesi. Seçmeli olarak manuel sıkıştırma veya ayak pedalı aracılığıyla yağ basınçlı hidrolik/pnömatik sistemli sıkıştırma mümkündür (çalışma basıncı 6 bar).
Otomatik yağlama / soğutma sistemi
*Yüksek verimli, sağlam ve başarısını kanıtlamış elektrikli yağlayıcı madde pompası. Diş kesme yardımcı maddesiyle zengin beslenme durumu sayesinde, diş açma tarakları, dişli kutusu ve motor ömrünün uzatılmaları garanti edilmektedir.
Üniversal-otomatik-pafta kafası
Tüm dişler ve uzun dişler için sadece bir adet üniversal otomatik pafta kafası kullanılmaktadır. Diş çapının ince ayarı gösterge ile donatılmış ayarlama vidası sayesinde hassas bir biçimde gerçekleştirilmektedir. Diş açma kafası otomatik olarak kapanmaktadır ve ayarlanmış olan diş uzunluğuna ulaşıldığında, yine kendiliğinden açılmaktadır. Her türde dişler tek işlem biçiminde açılabilmektedir. Konik dişler için kopyalama tertibatı bulunmaktadır. Diş açma tarakları takımının değiştirilmesi yerine, daha rasyonel olarak, hızlı değiştirilebilir özelliğe sahip olan üniversal-otomatik pafta kafalarının değiştirilmeleri öngörülmüştür.
Diş açma/kesme tarakları
Başarıları kanıtlamış ve yeniden bilenebilir özelikte olan REMS-Tangential-Strehler diş açma tarakları optimal kesme geometrileri sayesinde, son derece kolay başlama işlemiyle, kolay diş açma işlevi ve temiz dişlerin elde edilmelerini garanti ederler. WS Strehler-diş açma tarakları özel sertleştirilmiş ve sağlam olan özel çelikten imal edilmiş olup, 500 N/mm² (MPa) sertliğe kadar olan malzemelerin işlenmeleri için uygundur. HSS-Strehler diş açma tarakları 500 N/mm² (MPa) sertliğinin üzerinde olan ve talaş kaldırma işlevinin zor yapıldığı malzemeler için uygundur. Strehler diş açma tarakları özel bir tutucu sistem tarafından kavranmaktadır. Bu sistemde, diş açma tarakları ile tutucu sistem tarafından bir adet diş açma seti oluşturulmaktadır.
Diş açma-yardımcı maddeleri
REMS Sanitol ve REMS Spezial. Özellikle diş açma işleri için üretilmiştir. Bundan dolayı olağanüstü yağlama ve soğutma etkisi sağlanmıştır. Diş açma aletlerinin ve pafta makineleri ile diş açma kafaların daha uzun ömürlü olmaları ve temiz dişlerin elde edilmeleri için mutlak surette gereklidir.
Manşon kesme/açma
Kesme -açma işlemi, Rasyonel biçimde otomatik olarak iç kısımdan sıkıştırılmış REMS Nipelfix manşon mengene ½ – 4" veya otomatik iç kısım sıkıştırılmalı REMS manşon mengeneleri ile sağlanmaktadır
